过滤器DN50-DN200


点击文档下载查看详细介绍

用途:
用于保护管路中水表或流量计不受固体杂质和污染物的影响,使其计量能正常运行。
使用条件:
◆ 水温:冷水≤50℃
◆ 水压:1.0MPa(10bars)
特点:
◆ 压力损失小,流通能力大。
◆ 采用环氧树脂涂层壳体和不锈钢滤芯、紧固件。
◆     拆卸出滤芯即可将脏物带出,清理十分方便。
◆     预留排渣孔,在线除渣方便快捷。

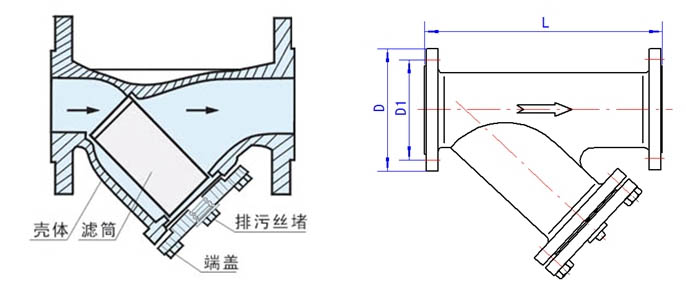

外形尺寸


公称口径
(mm)
(L)
螺栓孔中心圆直径(D1)
法兰外径
(D)
连接螺栓
mm
DN50
230
125
165
4×M16
DN65
290
145
185
4×M16
DN80
310
160
200
8×M16
DN100
350
180
220
8×M16
DN125
400
210
250
8×M16
DN150
480
240
285
8×M20
DN200
600
295
340
8×M20
DN250
730
350
395
12×M20
DN300
850
400
445
12×M20
DN400
920
515
565
16×M24
